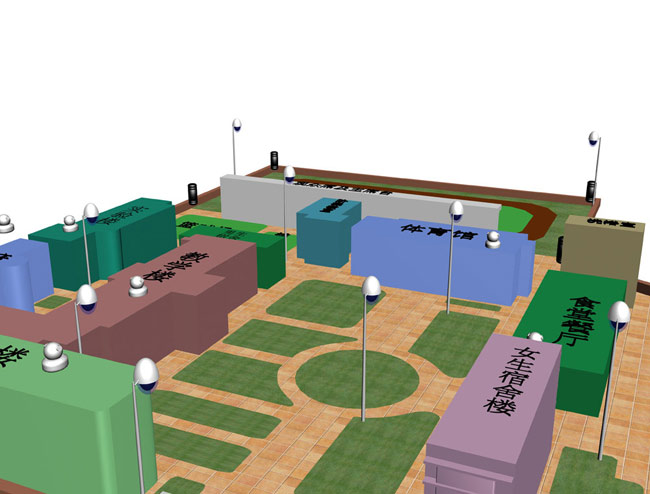

阳光校园建设需求下 安防向精细化方向发展

        教育部部长陈宝生3月1日表示，要坚持生命至上，强化红线意识，完善防控体系，加大监管力度，把校园建成阳光、安全的地方。“要把安全工作摆在教育强国建设更突出位置，时刻把广大师生生命安全放在第一位。”

        在全国学校安全工作电视电话会议上，陈宝生要求，强化依法治理，通过法治途径和方式解决涉校涉生安全事件，强化综合治理，将学校安全工作纳入公共安全体系，强化社会化治理，推进校地、校警、校群联动联防联治。强化信息化治理，实现网络和信息安全可管可控。

      　　综合布线系统刚开始设计的时候无从下手，为什么呢？一想综合布线有什么好设计的，不就是布线吗？确定设备位置，布线就可以了啊，还用设计？这种想法显然不行，要想做出优质的弱电工程，设计无论什么时候都是第一要务。

　　一、工程概况

　　某办公楼，大楼共15层，地下三层，地上十二层，总建筑面积6万平方米，其中地上建筑面积4万平方米，地下建筑面积2万平方米，建筑物主体高度65米。某办公楼地下三层与地下二层为停车场，地下一层设计为员工食堂和职工活动用房，首层为大堂、展厅及UPS机房，二层至十一层为办公区域，十二层为公寓房。

　　综合布线系统通讯中心设在大楼地下一层UPS配电房和七层通讯机房内，专用语音管理中心设在九、十层东、西侧竖井内。弱电竖井一共设计了分配线间18个，分别位于某办公楼二、三、五、六、七、八、九、十一层东、西两侧弱电竖井内和地下一层西侧、四层东侧弱电竖井内。

　　二、系统概况

　　2.1网络组成

　　本系统由内网信息、外网信息、办公电话和保密电话4部分组成。内网与外网、办公电话和专用语音完全物理隔开，内网和专用语音设独立的路由，外网和办公语音合用路由，其水平主干、垂直主干均在原有的综合桥架内进行敷设。

　　2.2点数概况

　　本系统信息点一共设计了：铜缆总点数2996个，水平光纤总点数53个。其中,内网信息点：1226个，外网信息点：563个，办公电话：1170个，保密电话：37个。光纤总点数：53个。其中，4芯光纤到桌面点位：48个(其中2芯为预留)。特殊功能房间4芯光纤（共5间）点位5个（4芯全部熔接、端接）。

　　2.3网络结构

　　整个某办公楼综合布线系统由工作区子系统、水平布线子系统、垂直主干子系统、设备间子系统、管理子系统5部分组成。布线系统为星型拓扑结构。内网信息、外网信息、办公电话均为二级网络架构，一级管理中心设在七层通讯机房和地下一层UPS配电室内，二级网络管理节点设在弱电竖井内，在两个中心机房之间布设了多根大芯数单模光缆用于主机房之间的联络。专用语音系统为一级网络架构，管理中心设在九、十层东、西侧竖井内。

　　2.4布线标准

　　内网、外网、办公语音水平链路均采用非屏蔽6类布线标准，专用语音采用六类屏蔽布线标准，光纤水平链路采用4芯室内多模光纤。

　　内网、外网数据垂直主干采用12芯室内单模光纤，同时预留4根6类非屏蔽双绞线作为备份；语音主干采用3类非屏蔽大对数线缆；专用语音无垂直主干，其所需电话电缆主干直接由中南海电信局负责从室外引入室内专用语音电话组线箱内。

　　2.5配线架的选择

　　在综合布线18个分配线间内设置19英寸标准机柜，用于安装光纤配线架和铜缆配线架和其他设备，内网设备占用1个机柜，外网、办公电话共同占用1个机柜；连接内网、外网、办公电话水平布线子系统的配线架均采用6类非屏蔽RJ-45快接式配线架，语音主干根据招标文件要求竖井一侧采用了6类非屏蔽RJ-45快接式配线架，中心机房一侧采用了110型配线架。水平、垂直主干光纤均采用密集型、小型化的LC接口类型配线架，以在有限的空间内尽量多的端接光纤。

　　2.6布线品牌的选择

　　由于本工程的重要性、先进性、高可靠性等，故本工程的综合布线系统产品选用了好品牌之一：**的6类非屏蔽、六类屏蔽、光纤等全系列产品。

　　2.7根据招标文件要求各子系统的设计概述

　　工作区子系统信息插座分为墙面型、桌面型两大类。其中领导级办公室、会议室等重要房间内，设置桌面型内网用数据信息插座175个、桌面型外网用数据信息插座175个、九层及十层设置光纤到桌面插座48个，三层及五层特殊功能房间设置光纤到桌面插座5个。其他房间原则上以设置墙面型信息插座为主，大开间办公信息插座拟考虑安装在家具隔断上。

　　水平布线子系统由从楼层配线间至工作区用户信息插座的水平线缆组成,其中，水平数据线缆采用6类UTP双绞电缆。水平光纤线缆采用4芯多模光纤。本案内网数据点位、光纤点位线缆独立设置线管、线槽，外网数据点位、语音点位线缆布设于大楼原有公共线管、线槽内，专用语音点位独立设置线管、线槽。

　　垂直主干子系统用于实现对各水平子系统的连接汇集。本案设计18个层配线间采用12芯单模室内光缆分别铺设至地下一层UPS机房及七层数据机房，同时18个层配线间铺设四根六类非屏蔽双绞线至七层数据机房作为备用。语音主干系统采用25及100对3类大对数电缆从某办公楼18个层配线间铺设至七楼数据机房。地下一层UPS机房及七层数据机房之间采用20根12芯单模室内光缆进行连接。

　　设备间子系统是水平系统电缆端接的场所，也是主干系统电缆端接的场所；由楼层分配线架、跳线、转换插座等组成。本案分别于某办公楼二、三、五、六、七、八、九、十一层东、西两侧弱电竖井内和地下一层西侧、四层东侧弱电竖井内设计18个分配线间。各配线间采用LC型48芯光纤配线箱端接水平4芯多模光缆及主干12芯单模光缆。采用6类24口非屏蔽配线架端接水平6类UTP双绞电缆及主干3类大对数电缆。

　　管理子系统是大楼中数据、语音垂直主干线缆终接的场所。也是建筑群来的线缆进入建筑物终接的场所；更是各种数据语音主机设备及保护设施的安装场所。本案数据系统采用双主配线间设计，主配线间分别设在某办公楼地下一层UPS配电房、七层网络机房内。语音系统采用单配线间设计，主配线间设在某办公楼七层网络机房内。其中，七层数据机房设置LC型48芯光纤配线箱端接12芯单模主干光缆，设置100对110型语音配线架端接3类主干大对数电缆。地下一层UPS机房设置LC型48芯光纤配线箱端接12芯单模主干光缆。

　　本案专用语音独立布设在某办公楼九、十层东、西两侧弱电间各安装一个700×500×200组线箱。由某办公楼通信入口至竖井及竖井内做200×100专用线槽。由竖井至各组线箱做2根φ50金属管，拐弯处装300×300盒，相应位置预留检修孔。由组线箱至各装机点位做金属管，布放六类屏蔽线，组线箱内留余长2米，信息口端留余长20cm，每个点位设置两条线缆。其中一条端接到前端点位，一条备用。
